Es ist schon erstaunlich mit welcher Erfindungsgabe
Wissenschaftler im Mittelalter an der Verbesserung ihrer Arbeitsbedingungen
tüftelten.

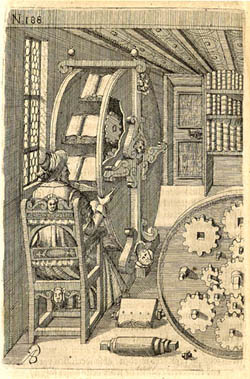

Es handelt sich dabei um ein rotierendes
Lesepult, das das nicht-sequentielle Lesen von etwa zwölf Folianten erlaubt.
Die einzelnen Bücher befinden sich auf jeweils eigenen Pulten, zwischen denen
durch einen Drehmechanismus gewechselt werden kann, so dass die Bücher »nicht
fallen, genau so liegen bleiben, wie sie hingelegt worden sind, sie bleiben
immer im gleichen Zustand und wann immer der Leser es wünscht, erscheinen sie
so, ohne dass sie irgendwie angebunden oder befestigt werden müssen«.
(Quelle:
wikipedia )
Die virtuelle Lesemaschine

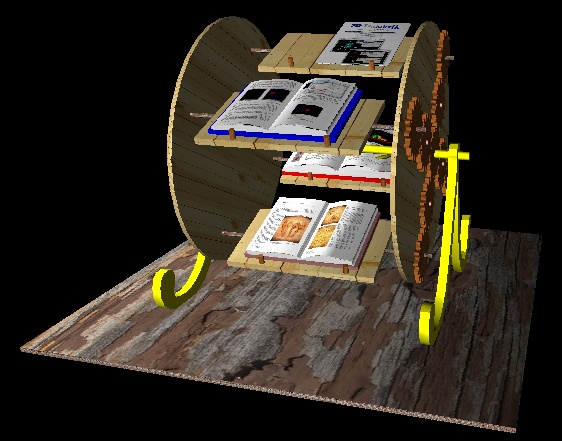

Mein virtueller Nachbau einer Lesemaschine
beschränkt sich - der besseren Anschauung halber - auf nur vier Bücher, die
von einem Zahnradgetriebe immer in der richtigen Position gehalten werden.
Durch Rotation der großen Außenräder kann das jeweils gewünschte Buch in
Leseposition gebracht werden, ohne dass die anderen Bücher zugeschlagen oder
verblättert werden.
Das zugrundeliegende Zahnradgetriebe ist so einfach und
doch effektiv, dass es auch von SuS der unteren Jahrgangsstufen allein
analysiert und nachgebaut werden kann (z.B. Metallbaukasten).
Das Modell kann auch VRML-Simulation gestartet werden. Die
Datei ist wesentlich kleiner als ein Video, dafür aber interaktiv und wirklich
3-dimensional in voller Bildschirmgröße. Leider ist dafür ein VRML-PlugIn
(siehe unten) erforderlich.
[ Lesemaschine.wrl ]
Da einige VRML-PlugIns den Toggle-Modus von
Animationen nicht unterstützen habe ich ein Start- und Stopp-Button ergänzt.

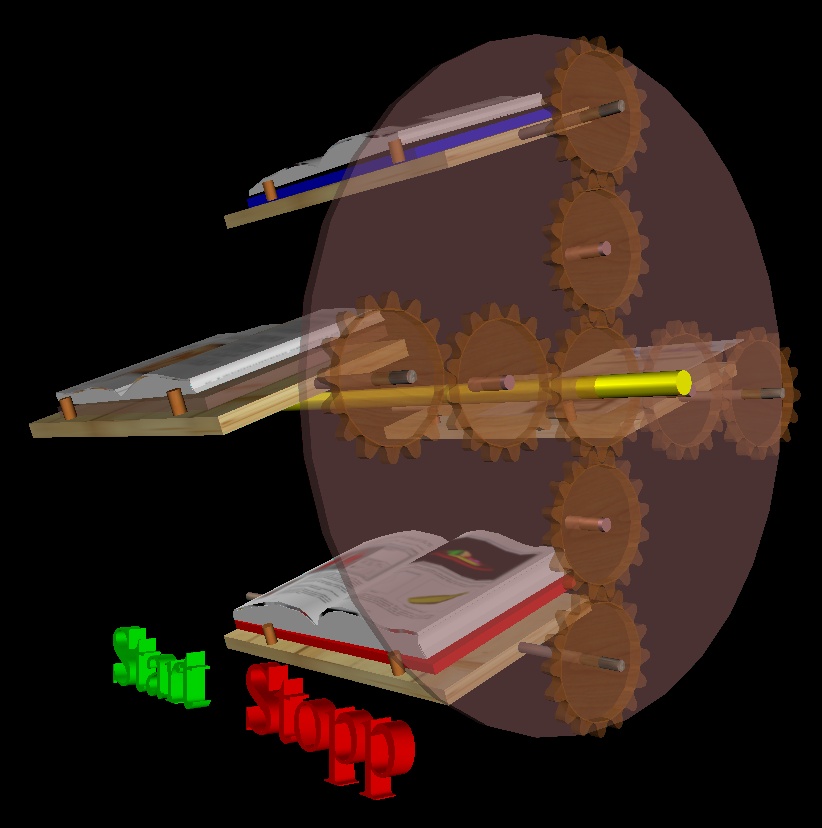

Ferne wurde der besseren Anschaulichkeit halber noch eine zweite Version
hinzugenommen, bei der auf den Boden und das Gehäuse verzichtet wurde, damit
man das Getriebe besser im Zusammenspiel mit den Büchern erkennen kann:
[ Getriebe.wrl ]
Lehrplanbezug: Zahlreiche naturwissenschaftliche,
mathematische und technische Lehrpläne greifen das Thema Getriebe auf.
Beispiele:
Physik Klasse
8 - Energietechnik – Getriebe, historische Maschinen
Naturwissenschaften Klasse 7 –
sich fortbewegen – Kraftübertragung, Getriebe
Technik Klasse - Maschinen und ihre
Funktionsweise - Bauteile einer Maschine. Kraftübertragung: Achsen Lager,
Getriebe.
Festigkeitslehre und Maschinenelemente
Getriebe als Drehzahl- und Drehmomentwandler verstehen und berechnen, Wellen
dimensionieren
